傅里叶变换

傅里叶变换

定义

对于函数 $f(t)$ ，定义其傅里叶变换（FT）为

$$F(k)=\mathcal{F}[f(t)]={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}f(t)e^{-ikt}\mathrm{d}t$$

逆傅里叶变换为

$$f(t)={\mathcal{F}}^{-1}[F(k)]=\frac{1}{2\pi }{\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}F(k)e^{ikt}\mathrm{d}k$$

why?

由傅里叶级数：

$$f(x)=\frac{a_0}{2}+\sum _{n=1}^{\mathrm{\infty }}(a_n\cos (\frac{n\pi }{l}x)+b_n\sin (\frac{n\pi }{l}x))$$$$a_n=\frac{1}{l}{\int }_{-l}^{l}f(x)\cos (\frac{n\pi }{l}x)\mathrm{d}x,n=0,1,2,...$$$$b_n=\frac{1}{l}{\int }_{-l}^{l}f(x)\sin (\frac{n\pi }{l}x)\mathrm{d}x,n=1,2,3,...$$

转成复数形式：

$$f(x)=\sum _{n=-\mathrm{\infty }}^{\mathrm{\infty }}{c}_n{e}^{i\frac{n\pi }{l}x}$$$$c_n=\{\begin{array}{ll}{\displaystyle \frac{a_n}{2}}-{\displaystyle \frac{b_n}{2i}}& n<0\\ {\displaystyle \frac{a_0}{2}}& n=0\\ {\displaystyle \frac{a_n}{2}}+{\displaystyle \frac{b_n}{2i}}& n>0\end{array}=\frac{1}{2l}{\int }_{-l}^{l}f(x)e^{-i\frac{n\pi }{l}x}\mathrm{d}x$$

当 $l\to \mathrm{\infty }$ 时，上式化为

$$f(x)=\frac{1}{2\pi }{\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}[{\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}f(x)e^{-ikx}\mathrm{d}x]e^{ikx}\mathrm{d}k$$

物理意义

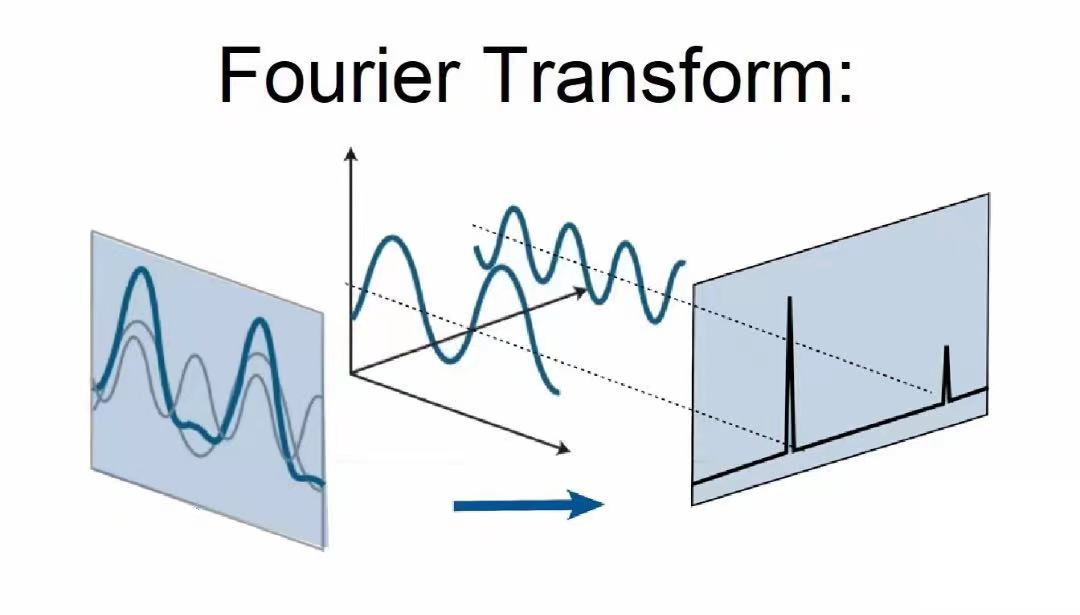

由上面可以看出傅里叶变换的物理意义：把时域的信号 $f(t)$ 转为频域的频谱 $F(k)$ 。

• 振幅谱 $|F(k)|=\sqrt{{\mathrm{Re}}^2(k)+{\mathrm{Im}}^2(k)}$
• 相位谱 $\phi (k)=\arctan {\displaystyle \frac{\mathrm{Im}(k)}{\mathrm{Re}(k)}}$

性质

$$f(t)\leftrightarrow F(\omega )$$

1. 线性叠加定理：

$$\sum _k{a}_k{f}_k(t)\leftrightarrow \sum _k{a}_k{F}_k(\omega )$$

2. 对称定理：

$$F(-t)\leftrightarrow 2\pi f(\omega )$$

3. 时延定理：

$$f(t-t_0)\leftrightarrow e^{-i\omega t_0}F(\omega )$$

4. 频移定理：

$$F(\omega \pm {\omega }_0)\leftrightarrow f(t)e^{\mp i{\omega }_{0}t}$$

5. 标度定理：

$$f(at)\leftrightarrow \frac{1}{|a|}F(\frac{\omega }{a})$$

6. 微分定理：

$$\frac{{\mathrm{d}}^{n}f(t)}{\mathrm{d}{t}^n}\leftrightarrow (i\omega {)}^{n}F(\omega )$$$$\frac{{\mathrm{d}}^{n}F(\omega )}{\mathrm{d}{\omega }^n}\leftrightarrow (-it{)}^{n}f(t)$$

离散傅里叶变换

定义

对于一组离散的数据 $(x_j,f_j)$ 其中 $\{x_j={\displaystyle \frac{2\pi }{N}}j,j=0,1,2,...,N-1\}$

则离散傅里叶变换（DFT）为

$$c_k=\frac{1}{N}\sum _{j=0}^{N-1}{f}_j{e}^{-ik\frac{2\pi }{N}j},k=0,1,2,...,N-1$$

反变换为

$$f_j=\sum _{k=0}^{N-1}{c}_k{e}^{ik\frac{2\pi }{N}j},j=0,1,2,...,N-1$$

理解

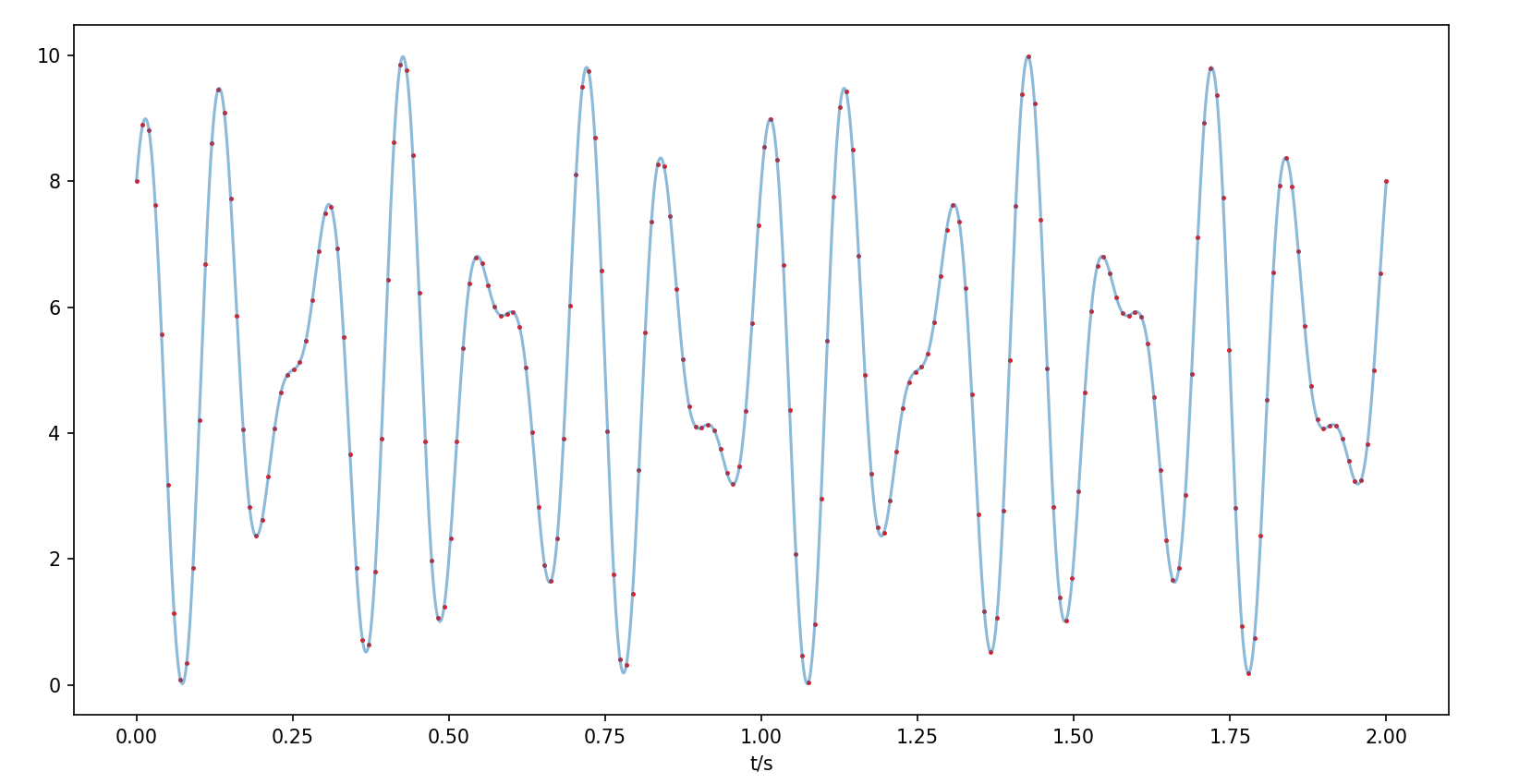

我们以信号 $f(t)=5+3\cos (2\pi \cdot 7t)+2\sin (2\pi \cdot 10t)$ （采样时长 $L=2s$ ，采样频率 $fs=100Hz$）为例：

python脚本

import numpy as np
import matplotlib.pyplot as plt

L = 2
fs = 100
t = np.linspace(0, L, L*fs)
f = 5 + 3 * np.cos(2 * np.pi * 7 * t) + 2 * np.sin(2 * np.pi * 10 * t)

x = np.arange(0, L+0.001, 0.001)
y = 5 + 3 * np.cos(2 * np.pi * 7 * x) + 2 * np.sin(2 * np.pi * 10 * x)

plt.plot(x, y, alpha=0.5)
plt.scatter(t, f, c='r', s=2, alpha=0.9)
plt.xlabel('t/s')
plt.show()

先把采样时间 $t_j\in [0s,2s]$ 映射到区间 $x_j\in [0,2\pi ]$ ，即 $\{x_j={\displaystyle \frac{2\pi }{N}}j,j=0,1,2,...,N-1\}$ （其中 $N=L\cdot fs$ 为采样数）

复数序列 $f(x_j)e^{-ik{x}_j},k=0,1,2,...,N-1$ 在复平面是一个绕原点顺时针旋转的向量，向量终端到原点的距离为 $f(x_j)$ ，在经过时间 $L$ 后向量绕原点转了 $k$ 圈（向量的旋转频率 $\omega =k/L$ ）。

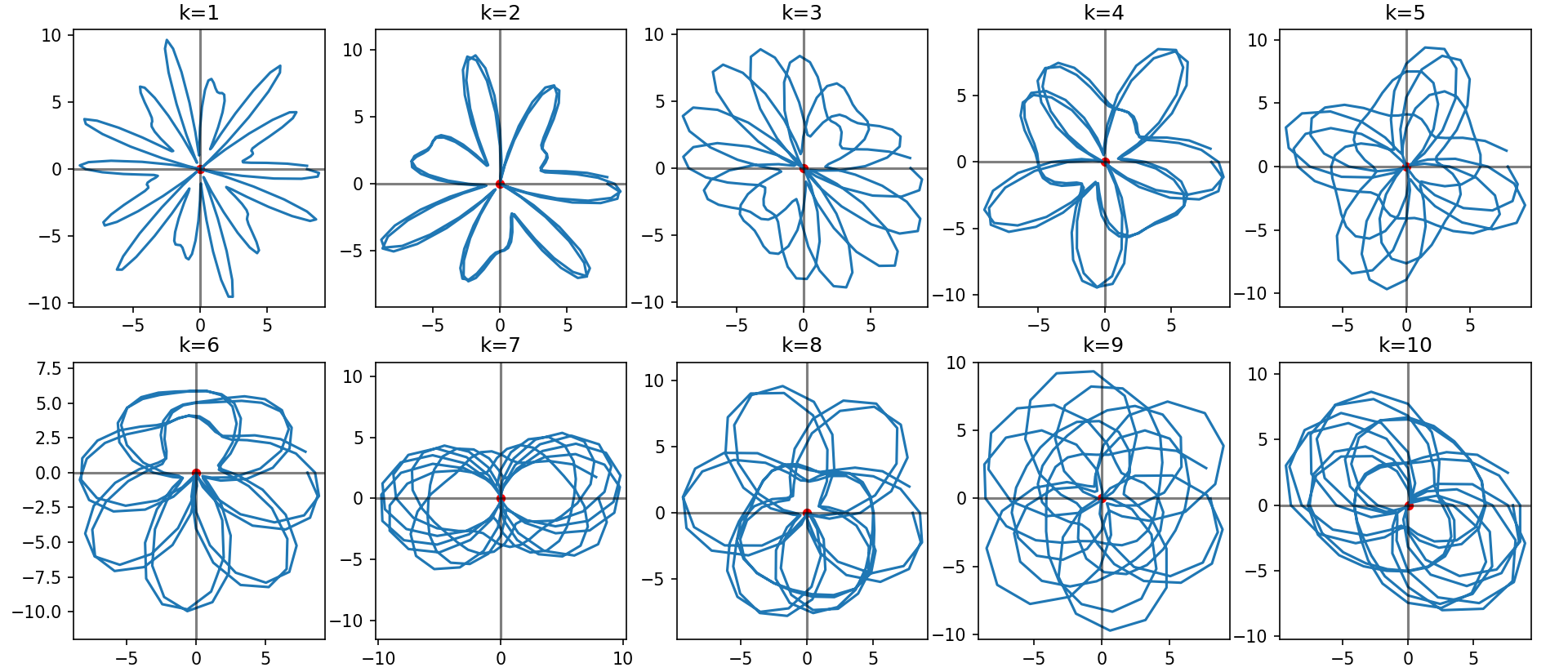

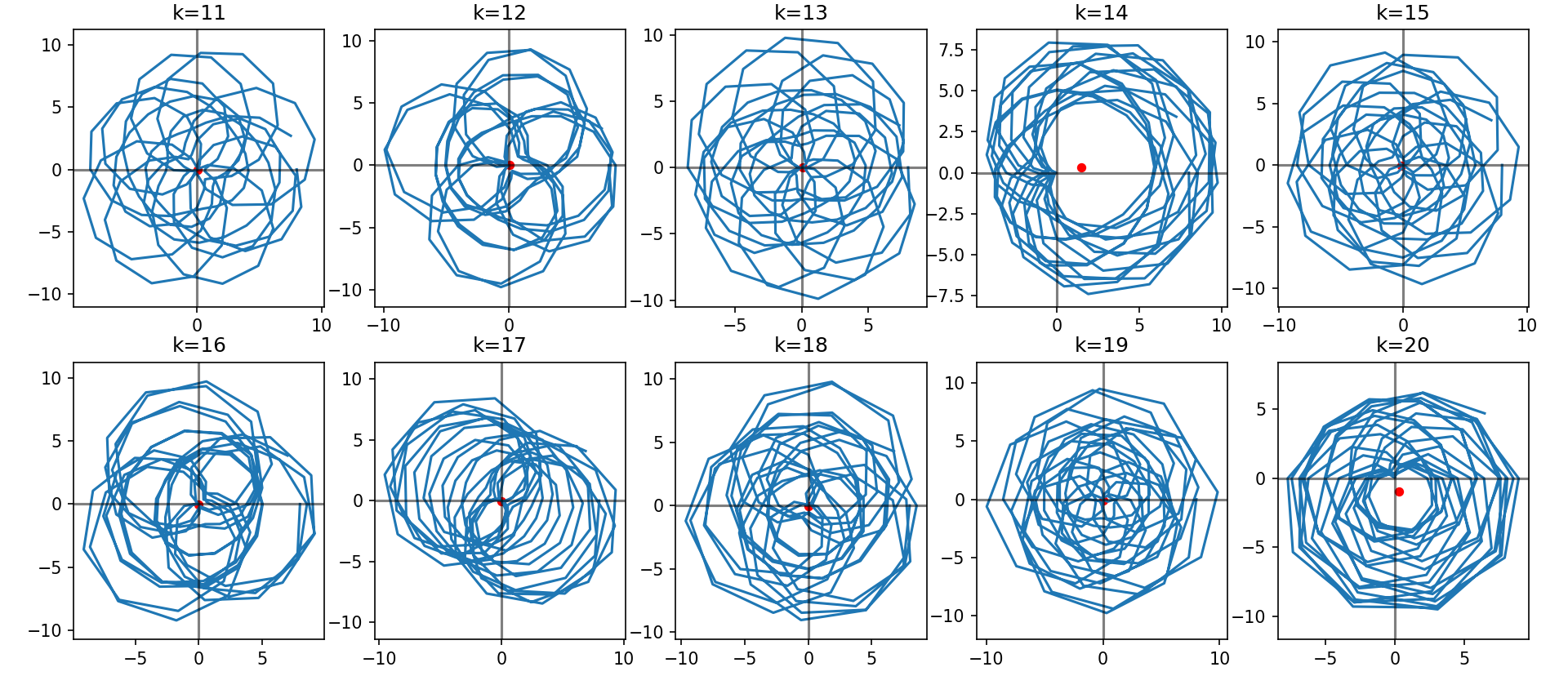

绘制出 $k=1,2,...,20$ 的图像（蓝色线为复数向量终端在复平面经过的路径，红色点为蓝色线的质心即 $c_k$）

python脚本

import numpy as np
import matplotlib.pyplot as plt

L = 2
fs = 100
t = np.linspace(0, L, L*fs)
N = L * fs
x = 2 * np.pi * np.arange(0, N, 1) / N
y = 2 * np.sin(2 * np.pi * 10 * t) + 3 * np.cos(2 * np.pi * 7 * t) + 5
k = np.arange(1, 11, 1)
# k = np.arange(11, 21, 1)
ax1 = plt.subplot(251)
ax2 = plt.subplot(252)
ax3 = plt.subplot(253)
ax4 = plt.subplot(254)
ax5 = plt.subplot(255)
ax6 = plt.subplot(256)
ax7 = plt.subplot(257)
ax8 = plt.subplot(258)
ax9 = plt.subplot(259)
ax10 = plt.subplot(2,5,10)
axs = [ax1, ax2, ax3, ax4, ax5, ax6, ax7, ax8, ax9, ax10]

for i in range(10):
    y_complex = y * np.exp(-1j*k[i]*x)
    axs[i].plot(y_complex.real, y_complex.imag)
    axs[i].scatter(y_complex.real.mean(), y_complex.imag.mean(), s=20, c='r')
    axs[i].axvline(0, color='black', alpha=0.5)
    axs[i].axhline(0, color='black', alpha=0.5)
    axs[i].axis('equal')
    axs[i].set_title(f'k={k[i]}')

plt.show()

可以发现，只有当向量旋转频率 $\omega =k/L$ 与信号的本征频率 $f=7,10$ 相等时，质心才偏离原点，且偏离距离与该频率分量的振幅成正比。即我们可以用复数 $c_k=\frac{1}{N}\sum _{j=0}^{N-1}{f}_j{e}^{-ik\frac{2\pi }{N}j},$ $k=0,1,2,...,N-1$ 的模长来代表原信号里 $\omega =k/L$ 频率成分的振幅。

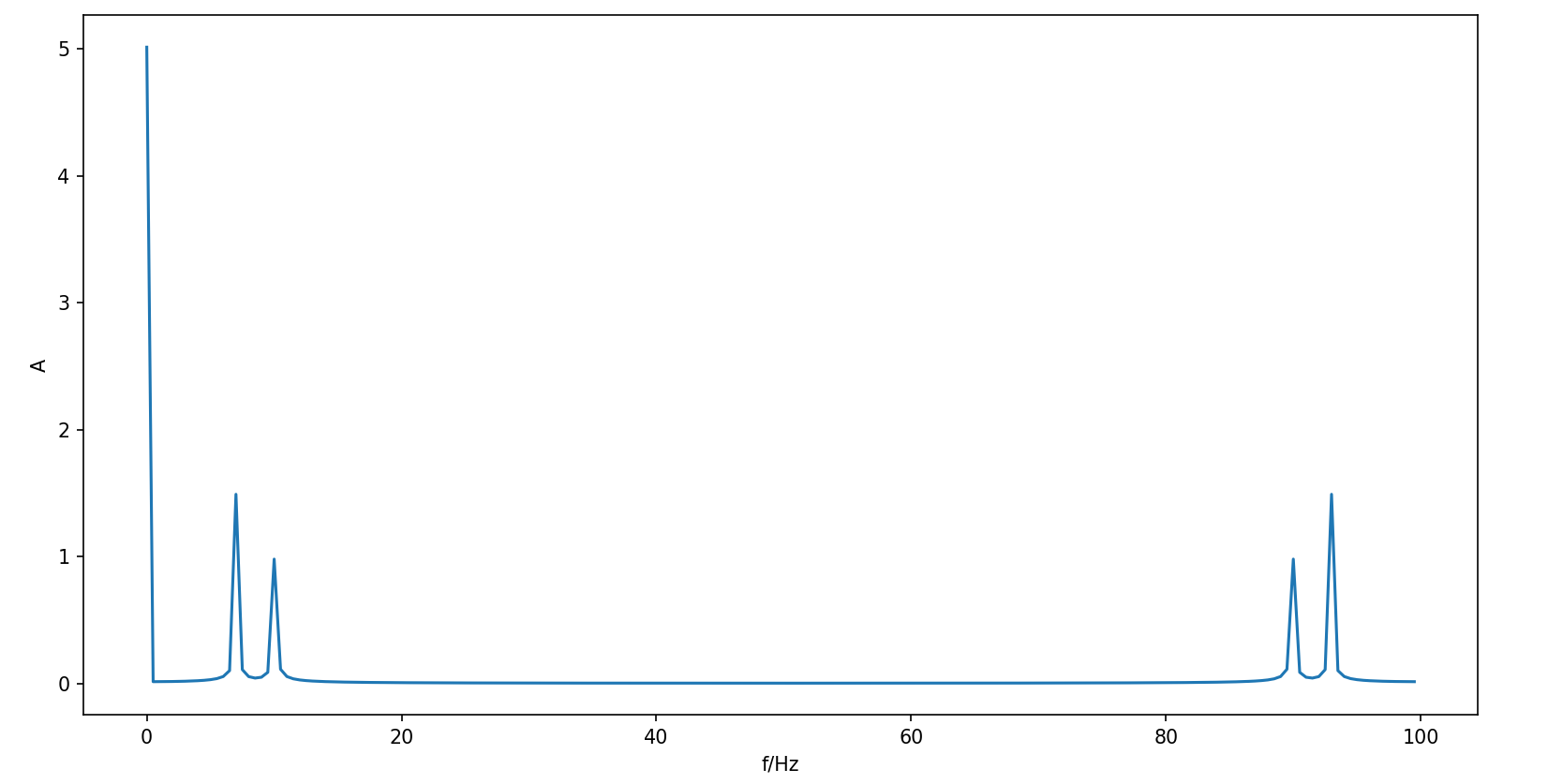

所以我们绘制出 $|c_k|-\omega$ 的图像：

python脚本

import numpy as np
import matplotlib.pyplot as plt

L = 2
fs = 100
t = np.linspace(0, L, L*fs)
f = 5 + 3 * np.cos(2 * np.pi * 7 * t) + 2 * np.sin(2 * np.pi * 10 * t)
N = L * fs
x = 2 * np.pi * np.arange(0, N, 1) / N
fft_y = []
fre = []

for k in range(N):
    ck = 0
    for i in range(N):
        ck += f[i]*np.exp(-1j*k*x[i])
    ck = ck / N
    fft_y.append(np.abs(ck))
    fre.append(k / L)

plt.plot(fre, fft_y)
plt.xlabel('f/Hz')
plt.ylabel('A')
plt.show()

其中 $\omega =0$ 代表原信号里的直流部分，并且所有本征频率 $\omega$ 的振幅平分给了对称的两个频率 $\omega ,fs-\omega$

参考

3Blue1Brown 的 B站视频 【【官方双语】形象展示傅里叶变换】

快速傅里叶变换

离散傅里叶变换（DFT）输入数据 $\{x_k{\}}_0^{N-1}$ 输出复数序列 $\{c_j{\}}_0^{N-1}$

$$c_j=\sum _{k=0}^{N-1}{x}_k{\omega }_N^{kj},j=0,1,2,...,N-1$$

其中

$${\omega }_N=e^{i\frac{2\pi }{N}}=\cos \frac{2\pi }{N}+i\sin \frac{2\pi }{N}$$

该算法的时间复杂度为 $O(N^2)$ ，当数据量 $N$ 增大时，计算量迅速增加。直到 1965 年产生了快速算法 FFT ，大大提高计算速度，才使 DFT 得到更广泛的应用。

FFT算法

当 $N=2^p$ 时， ${\omega }_N^{jk}$ 只有 $N/2$ 个不同的值。

$$c_j=\sum _{k=0}^{N/2-1}{x}_k{\omega }_N^{jk}+\sum _{k=0}^{N/2-1}{x}_{N/2+k}{\omega }_N^{j(N/2+k)}=\sum _{k=0}^{N/2-1}[x_k+(-1{)}^j{x}_{N/2+k}]{\omega }_N^{jk}$$

依下标奇偶分别考察，有

$$c_{2j}=\sum _{k=0}^{N/2-1}(x_k+x_{N/2+k}){\omega }_{N/2}^{jk}$$$$c_{2j+1}=\sum _{k=0}^{N/2-1}(x_k-x_{N/2+k}){\omega }_N^k{\omega }_{N/2}^{jk}$$

令

$$y_k=x_k+x_{N/2+k},y_{N/2+k}=(x_k-x_{N/2+k}){\omega }_N^k$$

则可将 $N$ 点 DFT 二分为两个 $N/2$ 点 DFT：

$$\{\begin{array}{l}{c}_{2j}=\sum _{k=0}^{N/2-1}{y}_k{\omega }_{N/2}^{jk},\\ c_{2j+1}=\sum _{k=0}^{N/2-1}{y}_{N/2+k}{\omega }_{N/2}^{jk},\end{array}j=0,1,2,...,N/2-1$$

该算法的时间复杂度为 $O(N\log N)$

实例

下面以 $N=2^3$ 为例，说明 FFT 算法。

$k,j=0,1,2,...,7$ ，将 ${\omega }_N={\omega }_8$ 记为 $\omega$ ，于是

$$c_j=\sum _{k=0}^7{x}_k{\omega }^{jk},j=0,1,2,...,7$$

将 $k,j$ 用二进制表示为

$$k=k_2{2}^2+k_1{2}^1+k_0{2}^0=(k_2{k}_1{k}_0)$$$$j=j_2{2}^2+j_1{2}^1+j_0{2}^0=(j_2{j}_1{j}_0)$$

有

$$c_j=c(j_2{j}_1{j}_0),x_k=x(k_2{k}_1{k}_0)$$

故

$$\begin{array}{rl}c(j_2{j}_1{j}_0)& =\sum _{k_0=0}^1\sum _{k_1=0}^1\sum _{k_2=0}^{1}x(k_2{k}_1{k}_0){\omega }^{(k_2{k}_1{k}_0)(j_2{2}^2+j_1{2}^1+j_0{2}^0)}\\ & =\sum _{k_0=0}^1\left\{\sum _{k_1=0}^1[\sum _{k_2=0}^{1}x(k_2{k}_1{k}_0){\omega }^{j_0(k_2{k}_1{k}_0)}]{\omega }^{j_1(k_1{k}_{0}0)}\right\}{\omega }^{j_2(k_{0}00)}\end{array}$$

引入记号

$$\begin{array}{l}{A}_0(k_2{k}_1{k}_0)=x(k_2{k}_1{k}_0),\\ A_1(k_1{k}_0{j}_0)=\sum _{k_2=0}^1{A}_0(k_2{k}_1{k}_0){\omega }^{j_0(k_2{k}_1{k}_0)},\\ A_2(k_0{j}_1{j}_0)=\sum _{k_1=0}^1{A}_1(k_1{k}_0{j}_0){\omega }^{j_1(k_1{k}_{0}0)},\\ A_3(j_2{j}_1{j}_0)=\sum _{k_0=0}^1{A}_2(k_0{j}_1{j}_0){\omega }^{j_2(k_{0}00)},\end{array}\}$$

进一步得到他们的递推关系如下表：

单元码号	$\begin{array}{c}0\\ 000\end{array}$	$\begin{array}{c}1\\ 001\end{array}$	$\begin{array}{c}2\\ 010\end{array}$	$\begin{array}{c}3\\ 011\end{array}$	$\begin{array}{c}4\\ 100\end{array}$	$\begin{array}{c}5\\ 101\end{array}$	$\begin{array}{c}6\\ 110\end{array}$	$\begin{array}{c}7\\ 111\end{array}$
					${\omega }^0=1$	${\omega }^1$	${\omega }^2$	${\omega }^3$
$x_k=A_0(k)$	$A_0(0)$	$A_0(1)$	$A_0(2)$	$A_0(3)$	$A_0(4)$	$A_0(5)$	$A_0(6)$	$A_0(7)$
$A_1$	$A_0(0)+$$A_0(4)$	$[A_0(0)-$$A_0(4)]{\omega }^0$	$A_0(1)+$$A_0(5)$	$[A_0(1)-$$A_0(5)]{\omega }^1$	$A_0(2)+$$A_0(6)$	$[A_0(2)-$$A_0(6)]{\omega }^2$	$A_0(3)+$$A_0(7)$	$[A_0(3)-$$A_0(7)]{\omega }^3$
$A_2$	$A_1(0)+$$A_1(4)$	$A_1(1)+$$A_1(5)$	$[A_1(0)-$$A_1(4)]{\omega }^0$	$[A_1(1)-$$A_1(5)]{\omega }^0$	$A_1(2)+$$A_1(6)$	$A_1(3)+$$A_1(7)$	$[A_1(2)-$$A_1(6)]{\omega }^2$	$[A_1(3)-$$A_1(7)]{\omega }^2$
$c_j=A_3(j)$	$(0)+(4)$	$(1)+(5)$	$(2)+(6)$	$(3)+(7)$	$(0)-(4)$	$(1)-(5)$	$(2)-(6)$	$(3)-(7)$

从上表可见，计算全部 $8$ 个 $c_j$ 只用 $8$ 次乘法和 $24$ 次加法运算。

改进的FFT算法

推广到 $N=2^p$ 的情形，一般的 FFT 计算公式如下：

$$\{\begin{array}{l}{A}_q(k{2}^q+j)=A_{q-1}(k{2}^{q-1}+j)+A_{q-1}(k{2}^{q-1}+j+2^{p-1}),\\ A_q(k{2}^q+j+2^{q-1})=[A_{q-1}(k{2}^{q-1}+j)-A_{q-1}(k{2}^{q-1}+j+2^{p-1})]{\omega }^{k{2}^{q-1}},\end{array}$$

该公式总共要算 $(p-1)N/2$ 次复数乘法，比一般的 FFT 的计算量（ $pN$ 次乘法）也快一倍。
